氣動扇形盲板閥的結構與工作原理解析

發布時間:2024-11-25  閱讀數: 1190

氣動扇形盲板閥是一種專門用于工業管道中的切斷或切換的閥門,通常用于高溫、高壓或需要完全隔離介質的場合。它的設計特點是結構緊湊,動作可靠,適合需要快速啟閉的工況。下面,我們從它的結構組成和工作原理兩方面來介紹。

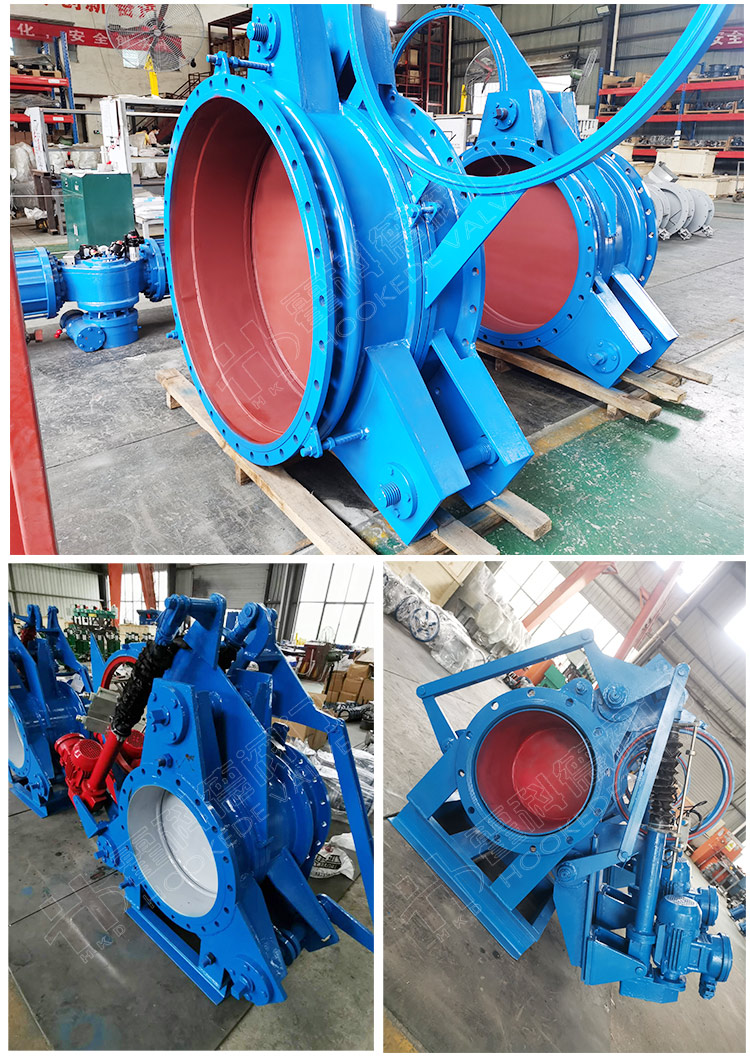

氣動扇形盲板閥

氣動扇形盲板閥

結構組成

氣動扇形盲板閥由多個關鍵部件組成,各部分之間緊密配合,形成一個完整的系統。

1. 左閥體與右閥體

左閥體和右閥體構成了閥門的基本框架,是氣動扇形盲板閥的主體部分。它們通過松開和夾緊動作來實現閥門的密封和解除。

2. 絲杠副

絲杠副負責將氣缸的直線推力轉換為閥體之間的夾緊或松開動作,確保閥體的運動平穩而精確。

3. 閥板

閥板是實現開關功能的關鍵部件,它在氣缸的驅動下完成旋轉動作,起到切斷或連接介質流通的作用。

4. 密封圈

密封圈用于確保閥門在夾緊狀態下實現完全的密封,防止介質泄漏。密封性能的好壞直接影響閥門的使用效果。

5. 杠桿與氣缸

● 夾緊、松開氣缸:通過杠桿副和絲桿螺旋副驅動左、右閥體,實現松開或夾緊動作。

● 翻板氣缸:通過驅動閥板的旋轉,完成閥門的開關操作。

6. 底座與支撐柱

底座和支撐柱將整個閥門的部件固定為一個剛性結構,保證設備在工作中穩定可靠。

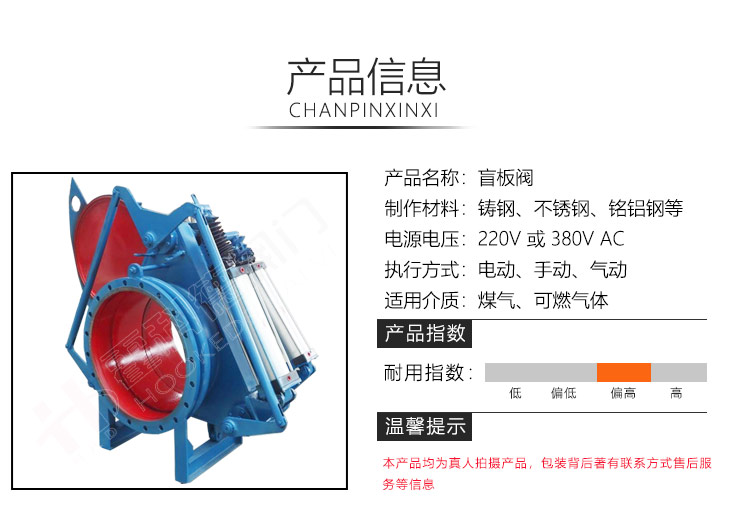

盲板閥產品信息

盲板閥產品信息

工作原理

氣動扇形盲板閥的運行分為兩個主要階段:夾緊/松開和開/關操作。

1. 夾緊與松開

● 當需要將閥門關閉并實現密封時,夾緊氣缸動作,通過杠桿副和絲桿螺旋副推動左、右閥體向中間靠攏,壓緊密封圈,完成密封動作。

● 反之,當需要打開閥門時,松開氣缸動作,推動左、右閥體分離,解除密封狀態,為閥板的旋轉創造條件。

2. 開關動作

● 翻板氣缸驅動閥板旋轉至指定角度:

● 關閉狀態:閥板旋轉到與閥體貼合的位置,切斷介質流通。

● 開啟狀態:閥板旋轉到完全打開的位置,介質可以自由流通。

整個過程由氣動系統控制,操作迅速,動作準確,能夠滿足多種復雜工況需求。

盲板閥產品展示

盲板閥產品展示

特點與應用

1. 特點

● 采用氣缸驅動,動作快速且自動化程度高;

● 密封性能優良,適用于完全隔離要求高的工況;

● 結構緊湊,占用空間小,便于安裝和維護。

2. 應用領域

氣動扇形盲板閥廣泛應用于鋼鐵、化工、電力等行業,尤其適合用于高溫高壓管道的隔離操作,例如煙氣凈化系統、煤氣輸送管道等場景。

總結

氣動扇形盲板閥通過精密的結構設計和高效的氣動系統,能夠在嚴苛的工業環境中提供可靠的切斷和切換功能。了解其組成和工作原理,有助于在實際使用中更好地選擇和維護設備。
